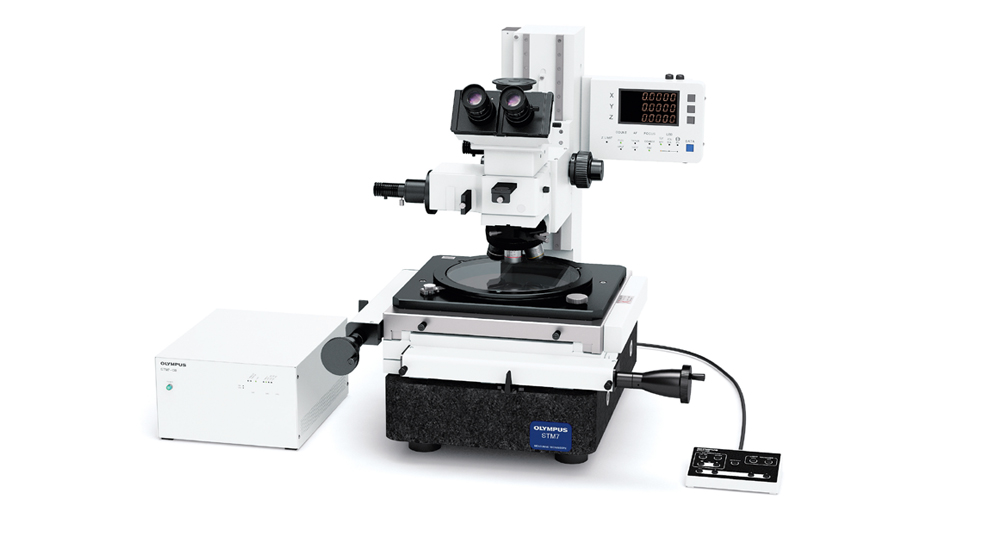

奧林巴斯測量顯微鏡在非接觸式表面粗糙度測量中的應用

表面粗糙度是衡量材料表面微觀不平整程度的重要指標，直接影響產品的性能、壽命和外觀。傳統接觸式測量方法存在損傷樣品、測量效率低等問題，而奧林巴斯測量顯微鏡提供了一種高精度、非接觸式的解決方案，廣泛應用于半導體、鋰電池、5G元器件等精密制造領域。

測量原理與優勢

奧林巴斯測量顯微鏡采用激光共聚焦技術，通過405nm短波長激光和高數值孔徑（NA）物鏡實現亞微米級分辨率。其核心優勢包括：

非接觸測量：避免傳統觸針式儀器對柔軟或易損樣品（如鋰電池金屬箔、電路板銅箔）的損傷。

高精度：平面分辨率達0.12μm，高度分辨率10nm，可檢測6nm級高度差。

三維形貌分析：不僅能測量線粗糙度，還可進行面粗糙度分析，全面評估表面特性。

測量步驟與關鍵技術

樣品準備

確保待測表面清潔、平整，避免雜質或傾斜影響測量。對于透明或多層樣品，OLS4100的多層模式可分別分析各層形貌與厚度。

光學系統配置

根據粗糙度范圍選擇物鏡（如20X-100X專用復消色差透鏡）。

調整照明方式（明場、暗場或激光微分干涉DIC），后者可增強納米級凹凸的對比度。

數據采集與分析

通過智能拼接技術實現大區域的高分辨率掃描。

軟件自動計算ISO標準參數，并支持與接觸式儀器的數據兼容性對比。

典型應用案例

鋰電池集流體：OLS5100可無損測量金屬箔的Ra值，確保電池充放電性能。

5G電路板銅箔：檢測微米級粗糙度，平衡信號傳輸效率與基板結合力。

精密刀具：OLS4100的尖銳角檢測能力可評估85°以上刃口的表面質量。

結論

奧林巴斯測量顯微鏡通過激光共聚焦與智能圖像處理技術的結合，實現了高效、精準的非接觸式粗糙度測量。其模塊化設計（進一步拓展了應用場景，為先進制造與科研提供了可靠的表面表征工具712。未來，隨著AI算法的集成，該技術將向更高自動化水平發展。
